3 yollu pnömatik kontrol vanası



Özellikler



1. Kılavuz modu vardır ve harici ve dahili parçalar isteğe bağlı .

2. Valf kolunun CNC tarafından bir kerelik işlenmesi, yüksek hassasiyet,

3. Kayan sütun tipi yapısı ile iyi sızdırmazlık performansı ve hassas yanıtı vardır .

4. Çift kontrol solenoid valfinde bellek işlevleri vardır .

5. Taban ile entegre valf grubu ile kurulum alanından tasarruf edebilir .

6. Yağ doldurma ve yağlama ihtiyacı yok .

7. alüminyum alaşım pistonunun hasar görmesi kolay değil

8. gömülü bakır somunun gevşemesi kolay değil

10. bakır bobin seçim için çok fazla voltaj mevcut

11. npt iş parçacığı özelleştirilebilir .

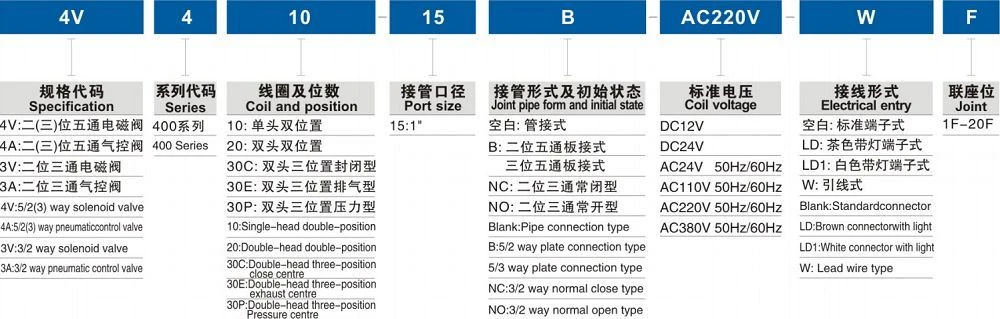

Sipariş Kodu





Ürün parametreleri



Kontrol için uygun akışı ve yönü kontrol etmek için solenoid ile mükemmel performans sağlayın .

Alaşım gövdesi uzun bir ömre sahiptir, elektrikle tahrikli pnömatik güç kontrolü için mükemmeldir .

2 Konum 5 Yolu 2 Giriş, 1 Çıkış ve 2 Egzoz .

2 Pozisyon 3 Yolu 1 Giriş, 1 Çıkış ve 1 Egzoz .



Model	3V410-15	3V420-15
Yol ve Pozisyon	3 bağlantı noktası 2 pozisyonu
Çalışma modu	Tek bobin kontrolü		Çift bobin kontrolü
Boru boyutu	=1/2 dışa aktarma =1/2 egzoz =1/2
Kesit alanı	50mm² (CV =2.79)
Çalışma ortamı	Temiz hava (40um filtreleme)
Oyunculuk tipi	İç rehber
Çalışma baskısı	0.15-0.85 mpa
Max . basınç	1.2mpa
Çalışma sıcaklığı	-5-50 derece
Voltaj aralığı	-10%-10%
Isıya Dayanıklı Sınıf	B
Koruyucu sınıf	IP65
Bobin tipi	Din Tipi, Uçan Kurşunlar
Max . oyunculuk frekansı	Zaman başına 5 döngü
Çalışma voltajı	12VDC, 24VDC, 110VAC, 220VAC, 380VAC

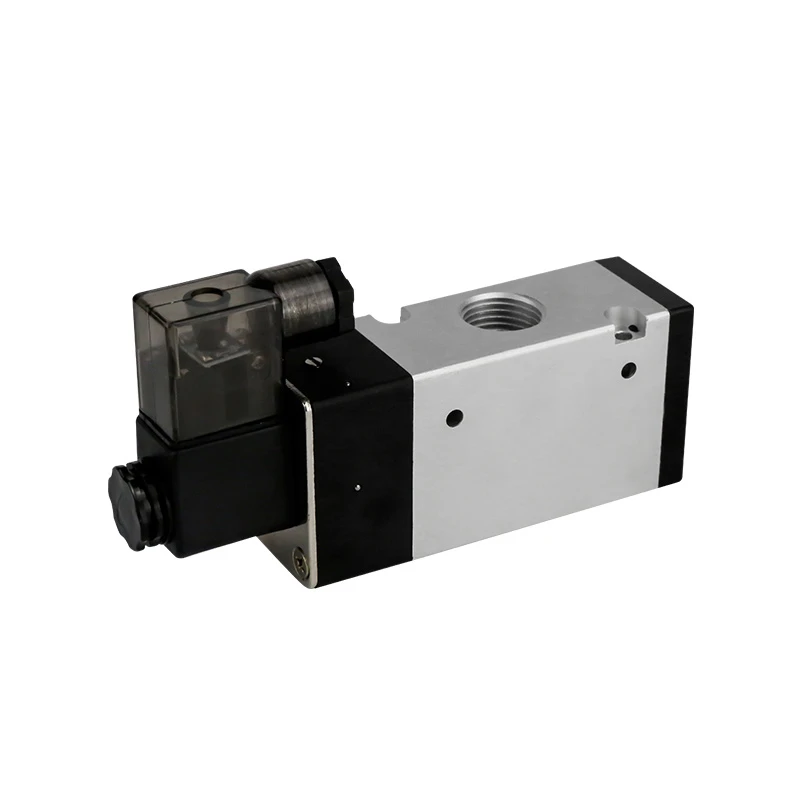

3 yollu pnömatik kontrol vanası

Üç Yolu İki Pozisyon

Etkili kesit alanı: 50mm²

CV =2.79

Bağlantı Noktası Boyutu: Inlet=Outlet =1/2 ''

Egzoz =1/2 ''

Çalışma Ortamı: Hava (40 mikron filtrelenmiş)

Oyunculuk Türü: İç Kılavuz Türü

Çalışma Basıncı: 0.15 ~ 0.85MPA

Max . Basınç: 1.2MPA

Çalışma temp .: -5 ~ 50c

Güç Tüketimi: AC5.5VA DC: 4.8W

Koruma Sınıfı: IP65

Kablolama Formu: Kurşun tel tipi veya terminal tipi (seçenek)

Voltaj: DC12V DC24V AC110V AC220V AC380V (Seçenek)

Max . frekans: 5 döngü/sn .

En kısa etkinleştirme süresi: 0 . 05sec.

Vücudun rengi beyaz, siyah veya müşterinin isteğine göre .

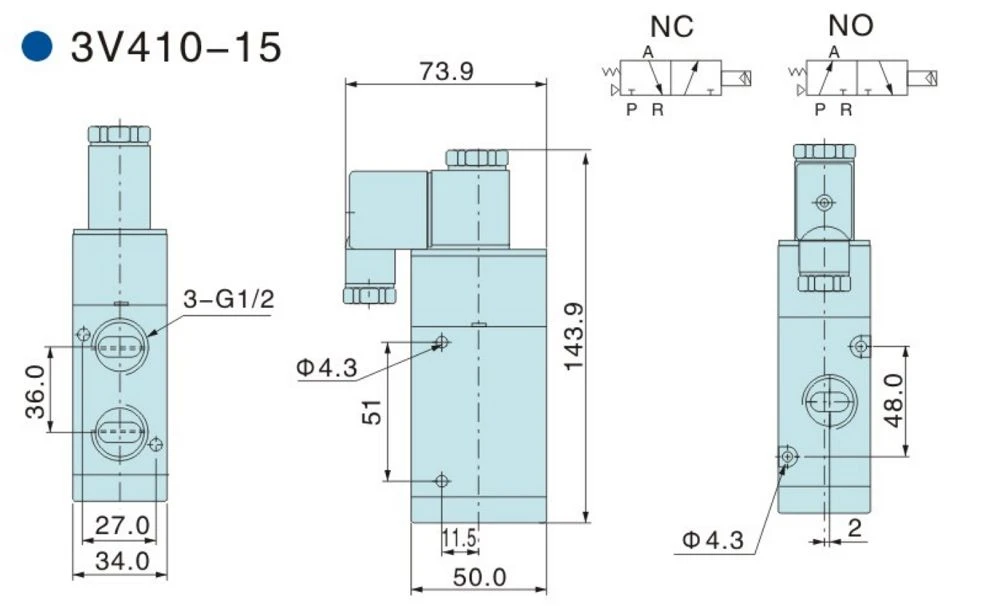

Genel boyut





Ürün Uygulamaları



Pnömatik bileşenler tıbbi, tarım, yiyecek ve içecek, inşaat, petrokimya, su temin sistemleri, kontrol sistemleri vb.
